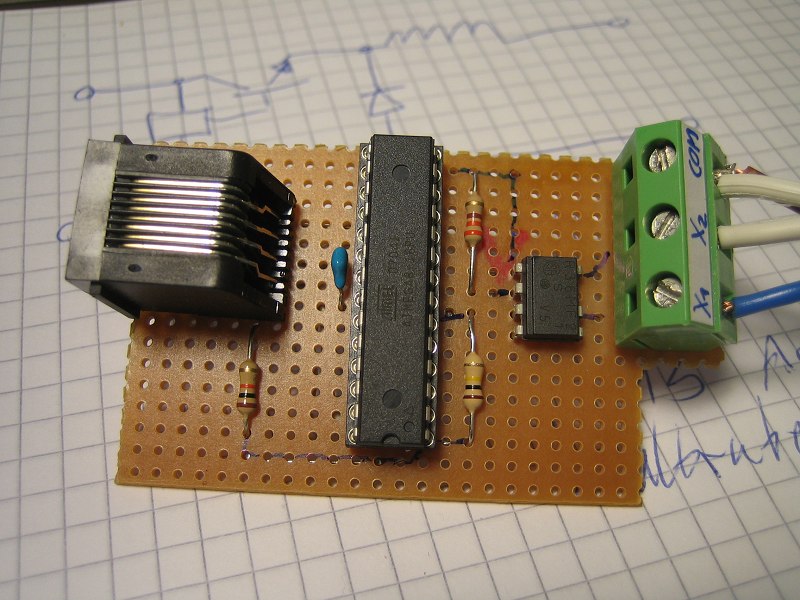

Das is gar nix besonderes: Ein Mega8 mit nem Solid-State-Relais dran. Oder
zwei. Oder drei. Oder sechs.
Natürlich hängt das feine Teil am H-Bus und wird darüber angesteuert.
SSRs sind super einfach wie eine LED anzusteuern (is ja auch eine drin). Da kann man nicht viel falsch machen...
Features
- Es können 1-6 Relais angelötet werden mit der selben Software (Port B)
- Es können 1-8 Buttons angelötet werden (Port D) um die Relais auch ohne
Bus zu togglen
Commands
- 0x02 Device Info & Configure (gerätespezifisch)
- 0x02: Funktion von Kanälen lesen (6 Bytes kommen zurück)
- 0 = Kanal nicht belegt
- 1 = Licht
- 255 = Anderes
- 0x03 + Kanal: Länge Kanalname lesen (uint8)
- 0x04 + Kanal: Kanalname lesen (nicht terminiert!)
- ...
- 0x12 + Kanal: Funktion schreiben (siehe oben)
- 0x14 + Kanal: Kanalname schreiben
- 1 Byte länge n
- n Bytes Name (max. 16 Zeichen!)
- ...
- 0x10 Set Bits + 1 Byte
- 0x20 Get Bits + 1 Byte
|
