Meine Verbindung H-Bus <--> PC.

Features

UART-I2C-Bridge

• Kommunikation zw. PC und H-Bus

PC-Überwachung

• Abfrage ob PC an oder aus (Optokoppler als Power-LED)
• PC anschalten (über Relais parallel zu Power-Taster)

Grundriss

Pinout

• H-Bus über SubD9 (Standard)
• UART, H-Bus und Power über SubD25
  • 1: GND
  • 2: RX
  • 3: TX
  • 4: RTS
  • 5: CTS
  • ------
  • 6: SCL
  • 7: SDA
  • ------
  • 11: +5V PC (Fuse 2A)
  • 12: +12V PC (Fuse 2A)
  • 13: GND PC

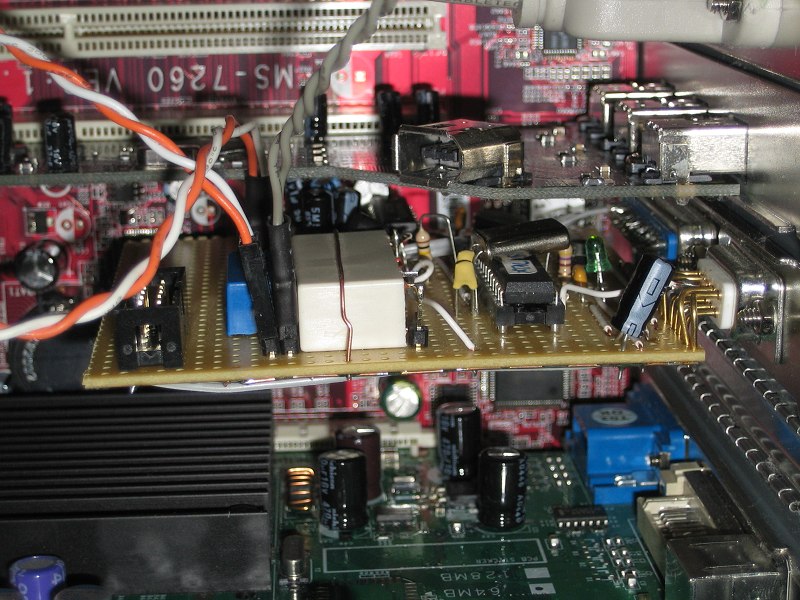

Fotos
