Pinouts

CR-Bus und H-Bus

SubD 9

1 GND    schwarz
2 +12V   gelb
3 MISO   rosa
4 MOSI   lila
5 SCL    grün
6 +5V    rot
7 SCK    grau
8 RESET  braun
9 SDA    weiß

Devices haben einen männlichen Sub-D, Kabel sind Weiblich.

8-8 Modularstecker (RJ45)

rj45 stecker
RJ45 Stecker

PinCR-Bus / H-Bus 1.0H-Bus 2.0
1MOSIMOSI
2MISOMISO
3

+5V

+5V

4

SCL

A

5

GND

B

6

SDA

GND

7RESETRESET
8SCKSCK
  • Pin 1 ist wenn man auf die Buchse schaut (Einrast-Nase unten) links

AVRs

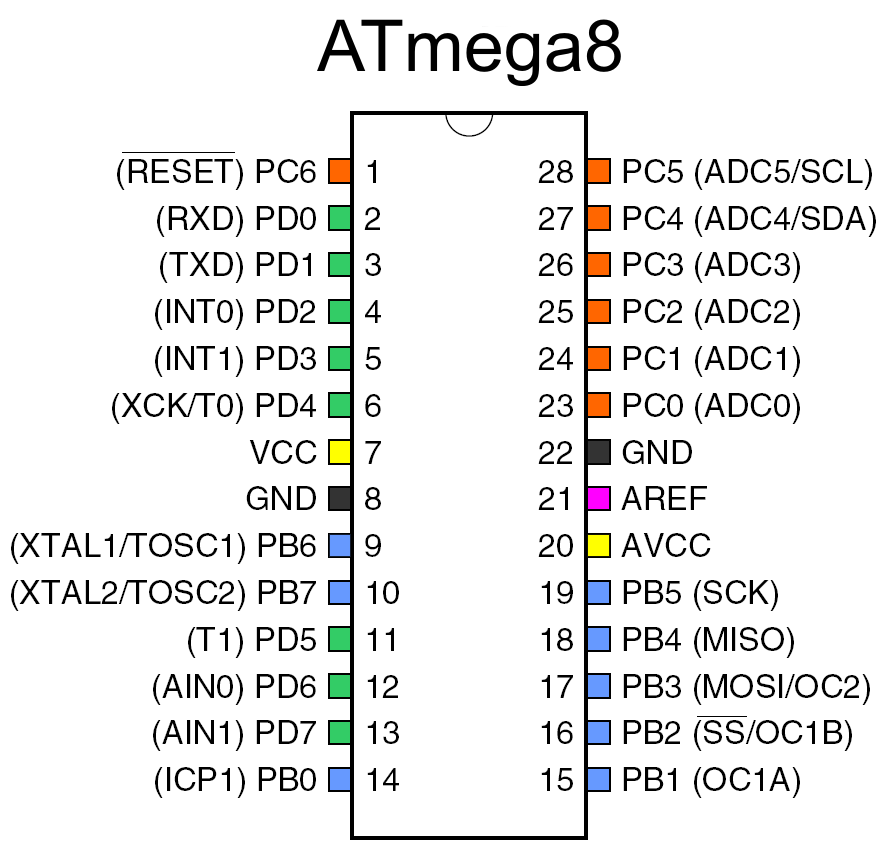

mega8 pinout
